合信方案丨高速精密切片機，600切/分鐘靠它

2024.07.18

随着電商包裝切片、快消品個性化切割、高精度印刷品切片等不斷增加的印後切片需求，個性化、定制化、更快的切割速度、更高的切割精度正在推動印刷切片機市場的快速增長。

廣受好評的

印刷後端高速精密切片機控制系統

合信可爲印刷切片機提供定制化服務，實現高效、精準、易操作的控制系統。采用PLC+伺服+HMI整套控制産品，案例機型速度可達600切/分鐘。

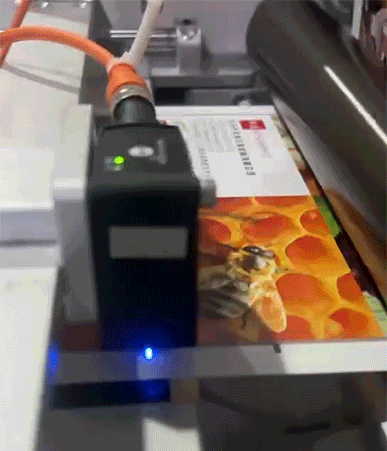

合信控制系統成功應用于印刷切片機現場

印刷切片機-機型及控制要求

印刷後道非常重要的機型：切片機，用于将印刷完的大張材料（如紙張、薄膜等）按照預定的尺寸和形狀進行切割。

▶

本案例機型切片機由四大軸協同

送料軸

配合整體的切刀速度進行調節；同時與拉料軸凸輪同步運行，保證色标檢測穩定。

拉料軸

間歇運行，配合切刀軸，走凸輪周期運行

切刀軸

在拉料停下來的時候，切刀剛好切下，完成上下切片

輸送軸

兩種方式，A一直運行，B根據數量，分批輸送運行

▶

針對方案機型，合信配置了兩種模式

定長模式/追标模式

定長模式可實現主軸切刀運行，其他軸根據關聯軸的關系，定長切。

追标模式可預設标長，做好誤差補償，實現跟對色标移動切割，同時具備丢标報警功能。

放卷模式/聯機模式

放卷模式放卷過程具備張力模拟控制，根據初始卷徑，可根據進料實時計算卷徑。

聯機模式可與印刷前端設備聯機配合，通過料庫棍在傳感器不同位置控制機器運行效率，配合印刷速度。

自動化控制系統是印刷切片機的核心部件，多功能&多模式的控制要求，決定着選擇功能強大、操作簡便、穩定可靠的控制系統是重中之重。

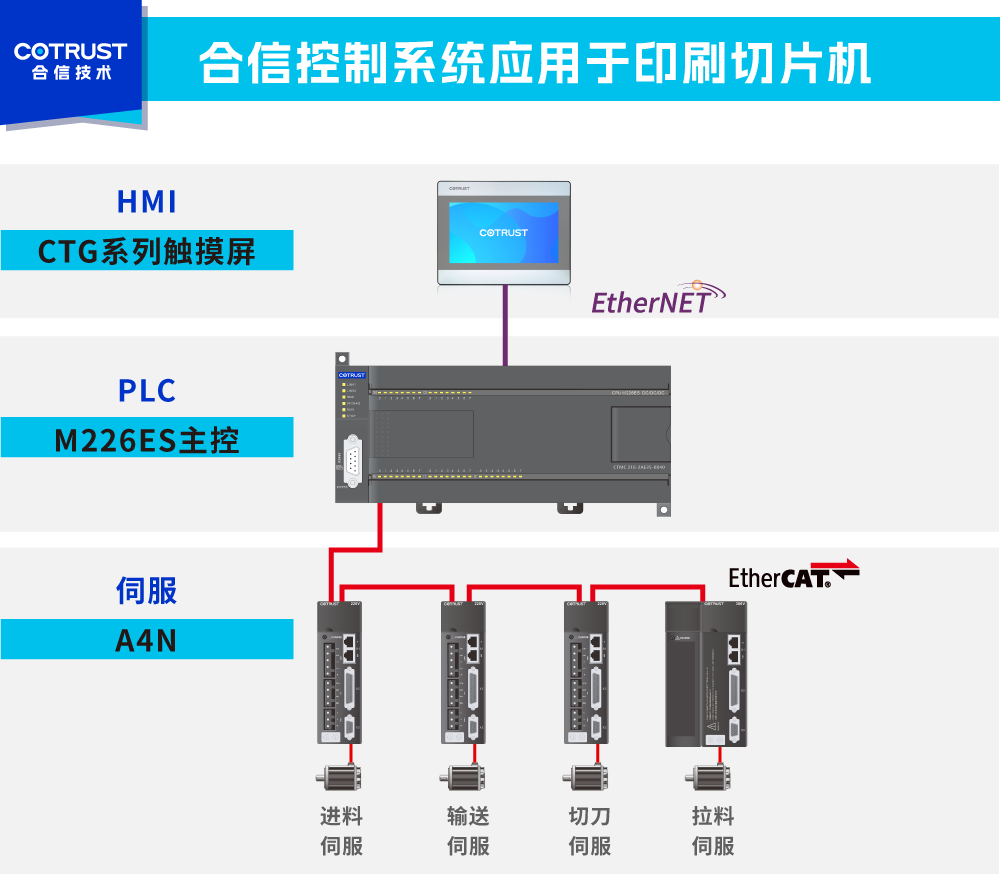

合信-印刷切片機控制方案配置

本次合信針對本次案例機型控制要求，

提供PLC+伺服+HMI整套控制系統。

合信控制方案采用CTMC系列“卷王CPU”M226ES作爲主控，通過EtherCAT總線與4套A4N系列伺服進行通訊，完成進料軸、輸送軸、切刀軸與拉料軸的運行，支持多軸凸輪搭配，實現快速精準的切片。搭配合信CTG系列HMI，主界面清晰直觀，參數設定、修改、手動操作一應俱全，操作體驗非常便捷。

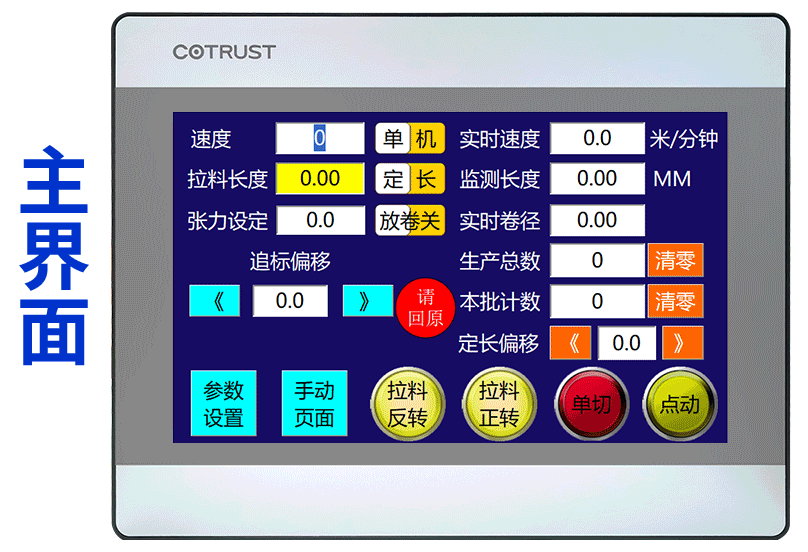

觸摸屏系統

合信CTG系列觸摸屏在主界面用于複位與啓動，實時顯示運行狀态，同時配置了參數設定界面，參數修改界面以及手動界面，功能齊全，可匹配性強。

選擇合信方案的理由

多軸控制｜高效切片｜多種模式

多軸凸輪控制更柔和，精度更高

M226ES主控PLC支持多軸運動控制，支持16個EtherCAT從戰，支持10軸200KHz高速脈沖，支持PLCopen軸控，多軸凸輪搭配使用！

方案支撐切片速度600切/分鐘

此案例機型追标模式下，20cm以內切片，速度可達600切/min，精度可控±0.1mm。

多種模式靈活切換

滿足不同場景切片需求收獲客戶認可

此案例機型控制擁有多模式、多功能，高效&精準&易操作的控制系統得到客戶肯定，相對同行業方案具有很大優勢。
