合信“控”丨樣品整經機，小批量高效新動力
2024.07.09
在紡織這個龐大的自動化智造體系中，
合信爲不同階段的設備提供控制系統。
棉
紗
◀

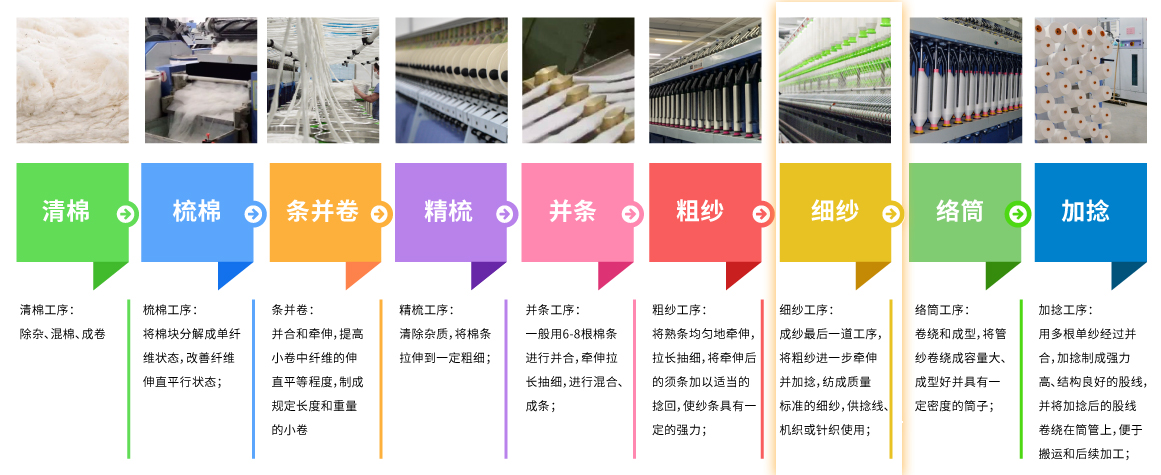

棉紡紗過程→從棉花到紗線
▶
原絲
紗絲
◀

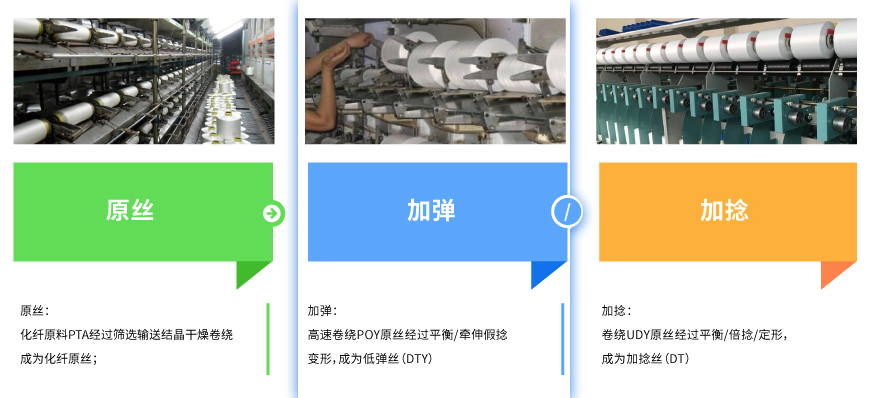

化纖紡絲過程→從原絲到紗絲
▶
紗絲線
胚布
◀

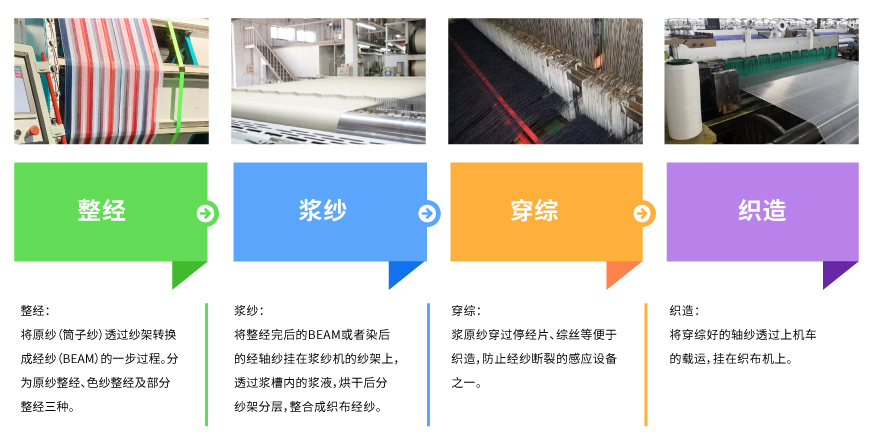

織布過程→從一根紗線到胚布
▶
從一塊布到衣服
經編機、橫編機、鈎編機等針織設備完成織布，卷繞形成胚布，布料經過染整、縫制、成衣完成。
在紡織行業日新月異的今天，高效、精準的整經設備成爲提升産品競争力的關鍵。針對小批量、多品種、高要求的織物生産需求，集成了先進控制技術的樣品整經機應運而生。
小合今日分享整經機中的樣品整經機控制系統方案。

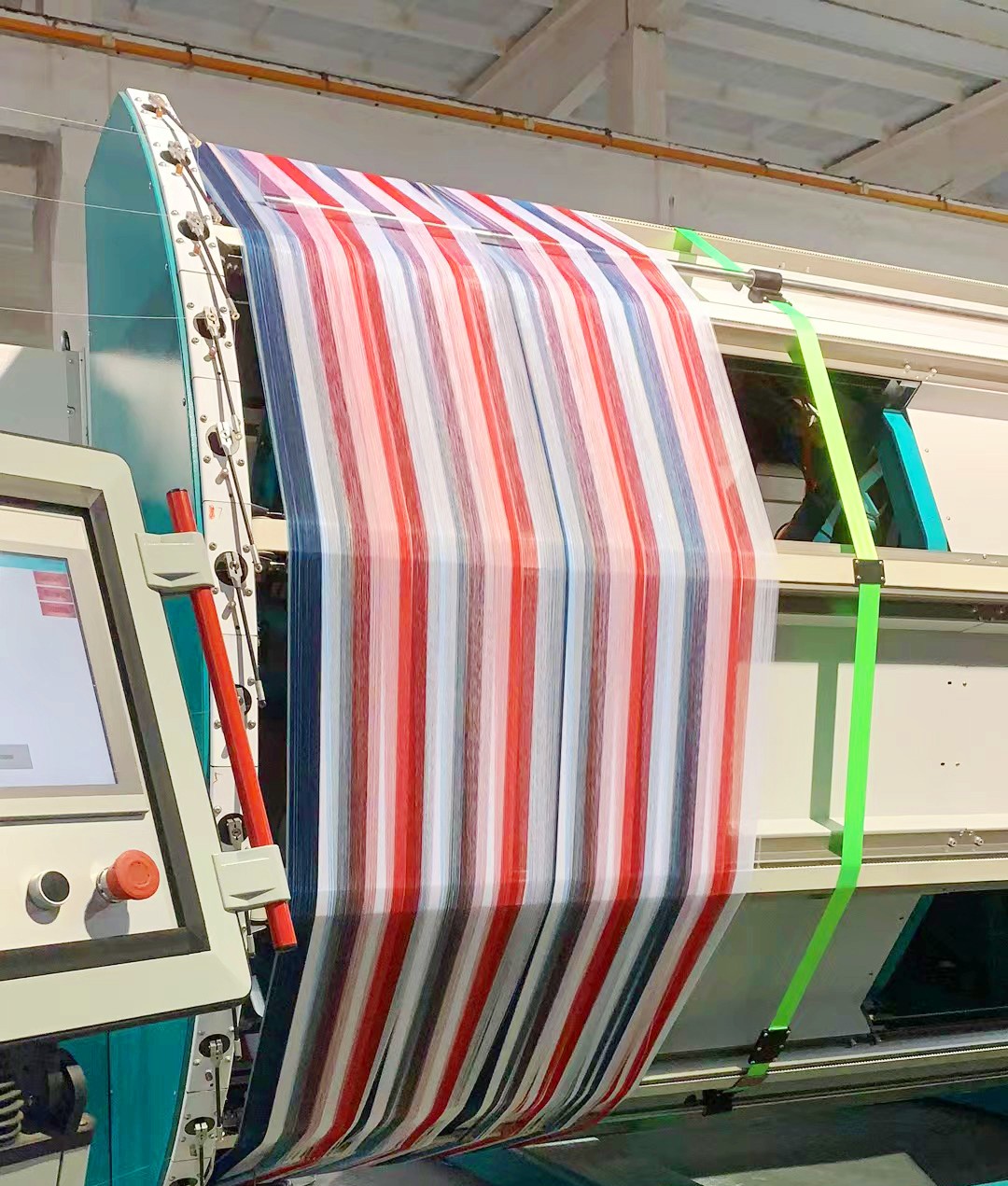

合信控制系統應用于樣品整經機的現場
需求
Demand
&
痛點
Pain spot
樣品整經機能夠靈活應對全毛、毛滌高支薄型、絲毛混紡等多種材質需求。其獨特的設計允許用戶根據客戶需求整出不同長度的經線，最高整經速度可達400m/min，支持12種不同顔色的自由組合，極大地提高了生産效率和靈活性。
樣品整經機是一種全新的整經設備，即最少隻用1隻筒子經過整經即可形成織軸，是用于織造包袱樣、米樣和小批量産品進行整經的專用設備。
機型控制難點
多伺服協同控制
需精确控制多達12個繞線擺杆伺服的同步與定位，确保繞線動作的準确無誤。
複雜工藝數據處理
需高效處理并存儲上位機下發的複雜工藝數據，以支持多樣化的生産需求。
合信憑借其在工業自動化領域的深厚積累，爲這款樣品整經機量身定制了CTH300系列高性能PLC控制方案。該方案采用CTH300-C系列C56主控CPU通過EtherCAT總線技術，實現了對25個A4N高性能伺服電機的精準控制，同時集成了10寸高清觸摸屏，爲用戶提供直觀、便捷的操作界面。
客戶上位機将根據花型生成的每一行紗線數據下發給PLC，PLC根據工藝設置進行整經。控制12個繞線工位上的12個擺杆進行繞線動作，保證每個擺杆能将所挂紗線正确的繞在不同的分切/分絞鈎子上。

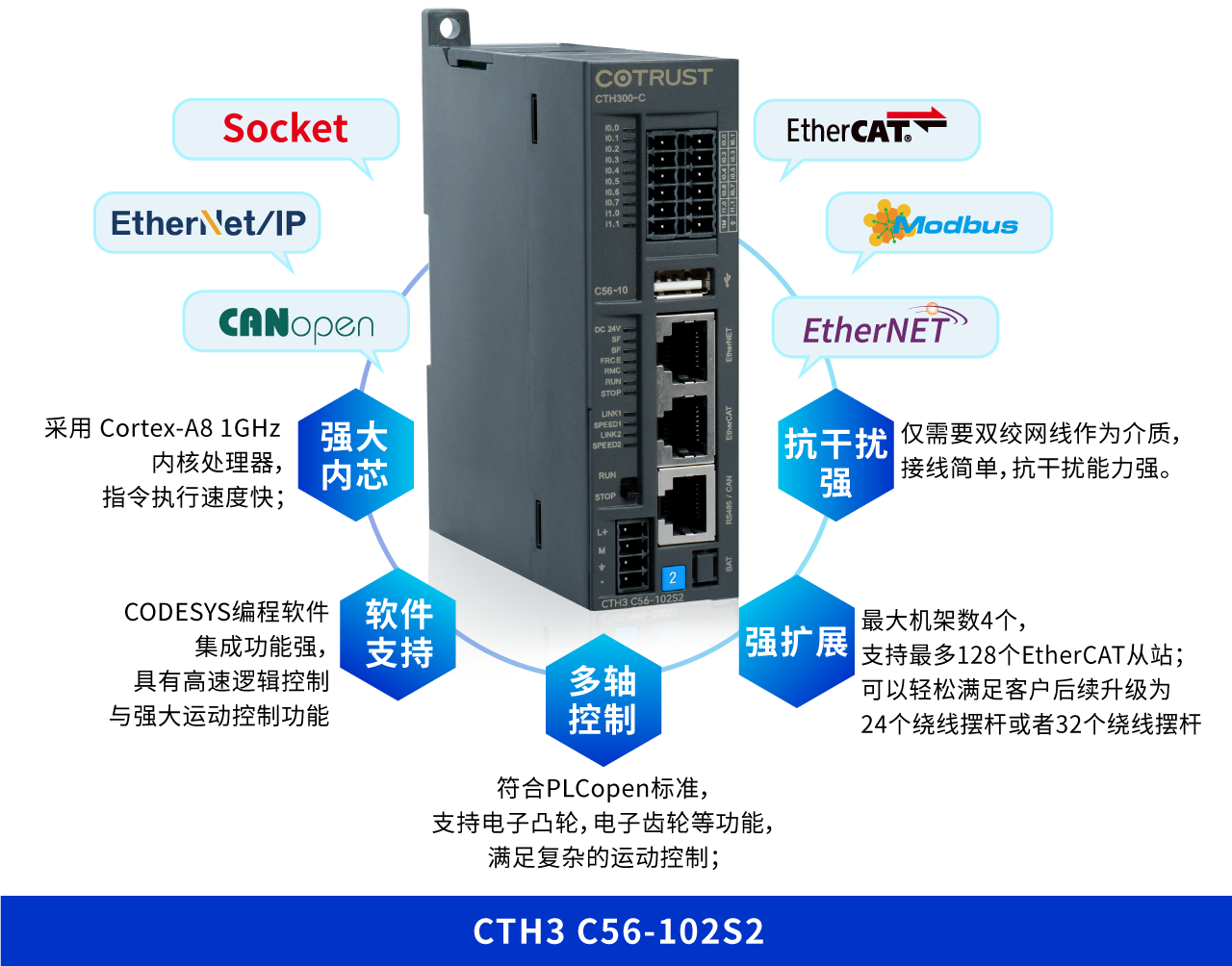

明星産品-C56運動控制器
01/
高效同步控制
通過EtherCAT通信，實現多伺服電機的毫秒級同步，确保繞線動作的精準無誤。
02/
智能數據處理
利用PLC強大的數據處理能力，将複雜的工藝數據高效存儲并随時調用，支持多樣化生産需求。
03/
低成本高可靠性
相比傳統國外品牌控制系統，合信方案成本降低三分之一以上，同時保證更高的可靠性和穩定性。
合信控制方案以其優秀的性能、靈活的配置和經濟的成本，爲樣品整經機注入了強大的動力。不僅解決了傳統控制方案中的諸多難題，更是帶來了高效、精準、智能的生産體驗。随着紡織行業的不斷發展，合信将繼續攜手廣大客戶，共同探索紡織行業更多智能化、自動化的解決方案。
