方管抛光機丨打磨方管”零阻力“，迎奧運啓程
2024.07.25
四年一循環，一場體育的饕餮盛宴，明天即将開幕；
2024年巴黎奧運會将于當地時間7月26日開幕，8月11日閉幕。合信，爲參加30個大項42個分項236個小項的角逐的405名中國健兒加油助威！
一場體育盛事自然離不開自動化智造，從奧運吉祥物“弗裡熱”運動員服裝、紀念品等的紡織智造，到運動場館體育設施及器材的生産智造，目光聚焦的背後，是無數工業制造者的智慧凝結的工業之美。
衆多物料中，方管是一種必不可缺的現代建築材料，其表面處理質量直接影響各種體育場館的整體視覺效果與耐久性，今天小合分享的就是方管制造背後鮮少爲人知的工業之光——方管抛光機系統
合信控制系統應用于方管抛光機現場
機型
介紹

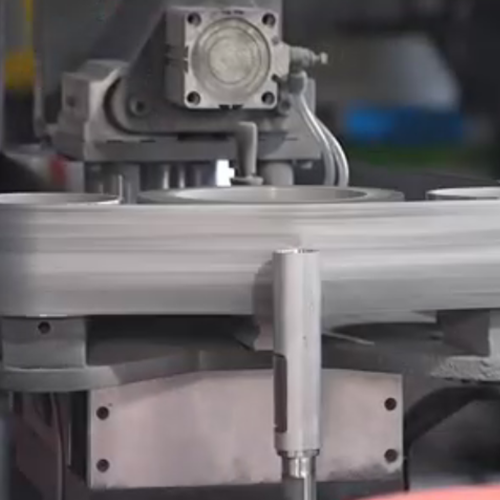

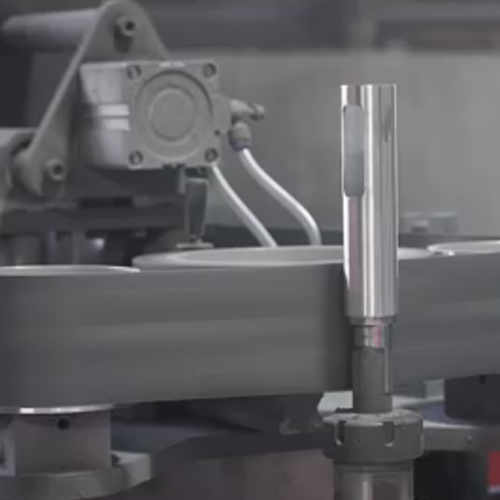

方管抛光機
方管抛光機：

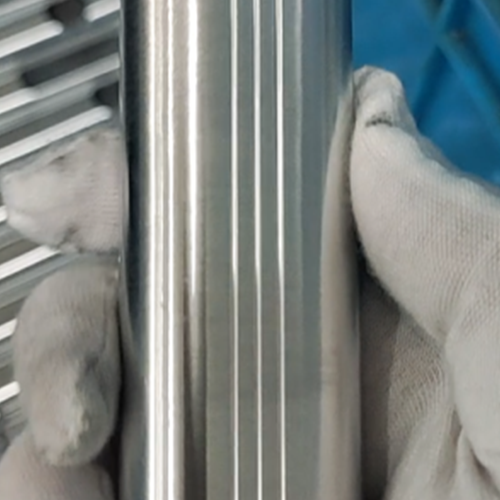

對産品進行粗抛，細抛，拉絲，實現全自動表面抛光處理，使得工件達到去除毛刺、獲得光亮、平整的加工辦法。
成功應用于： ✔成品去除毛刺、✔表面鏽蝕處理、✔成品表面抛光、✔去除氧化薄膜。
【粗抛】
#180砂帶粗磨加工，去掉表面的粗糙面和坑窪；
【細抛】
#320砂帶進行中磨，把表面磨細和修整外形輪廓；
【拉絲】
依次用#400、#600砂帶進行第三次磨削，達到線條清晰、結構勻稱。
本案例設備自動化程度高，可一人操作多台設備，極大提高生産效率。
合信
方案
方管抛光機方案配置
合信針對方管抛光機控制要求，提供PLC+伺服+HMI整套控制系統。

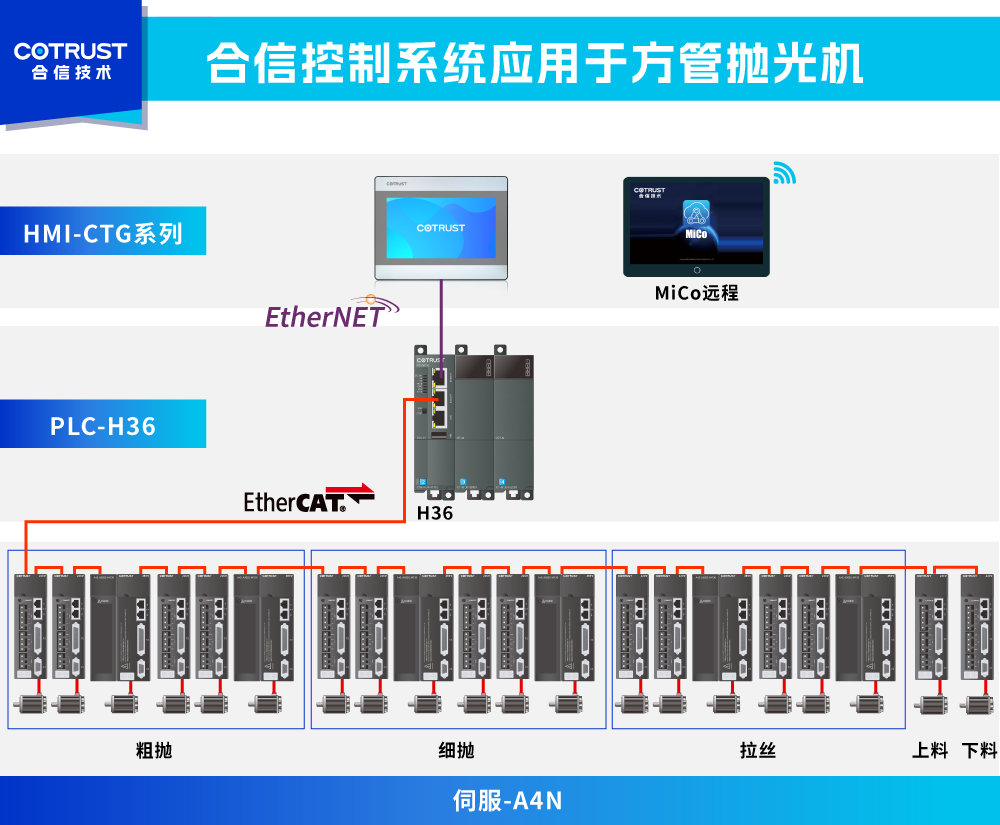

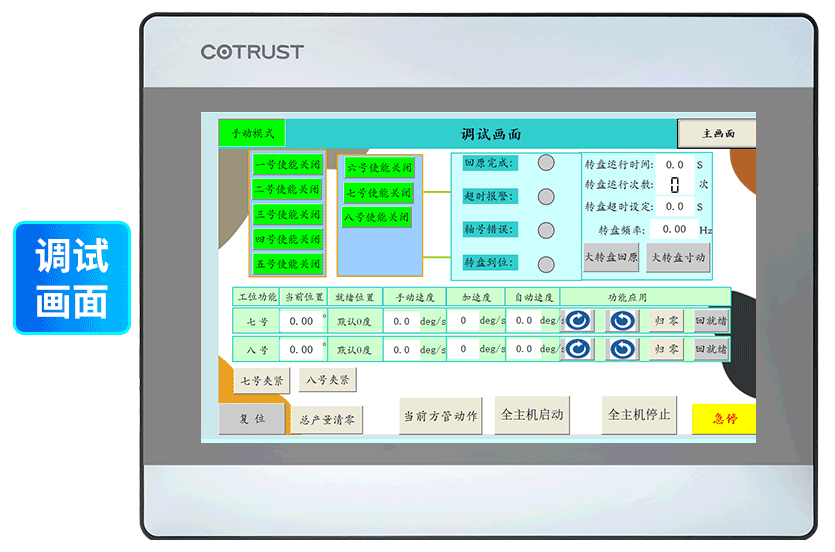

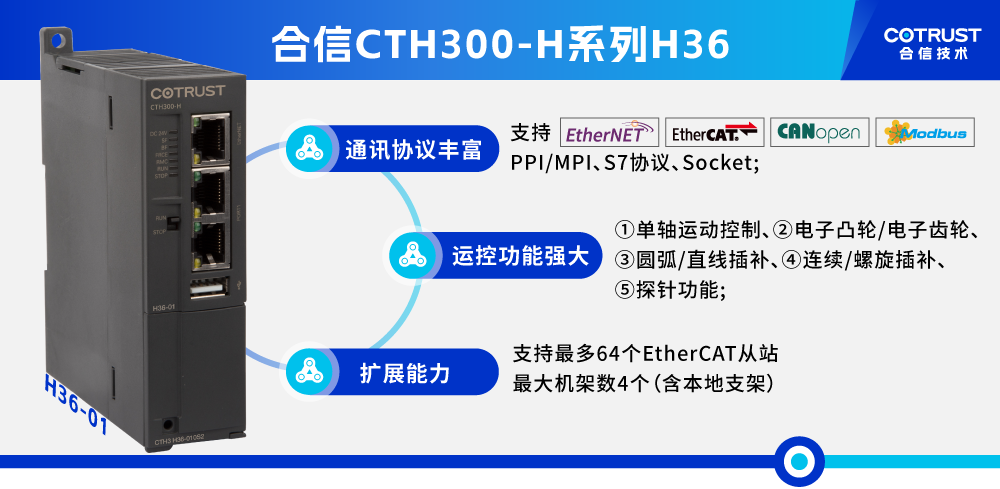

方管抛光機設備方案采用合信CTH300系列總線型運動控制器H36進行主控，通過EtherCAT總線控制20套A4N伺服驅動系統，實現一台設備6個工位的粗抛、細抛、拉絲，完成後轉盤旋轉。系統配置合信TP07i人機界面，可以監控當前生産速度、今日産量、報警狀态、産品配方等。合信PLC支持MiCo遠程平台，可以随意在PAD進行示教，方便快捷。
合信通過凸輪點的三維插補功能，
無階梯變化保證速度平滑，确保産品質量。
合信
優勢
合信控制方案優勢
該套方管抛光機系統具有強大的功能與智能化操作平台，能實現各工位的協調、平穩、節耗、高效。采用PLC可編程序控制器、光電跟蹤系統、氣動系統、觸摸屏人機界面，實施自動粗抛，細抛，拉絲動作一次性完成，整機全自動生産，具有自動打蠟，斷帶檢測等功能，動作連貫流暢，抛光兩根方管僅需5.8秒。
COTRUST
合信将會持續專注于工業自動化控制領域，與奧運會格言一樣朝着“更快、更高、更強”奮進！
