合信锂電行業方案丨電芯制造之制片機控制系統
2024.05.23
合信爲锂電行業電芯生産設備提供
基于PLC+伺服的整套自動化控制解決方案
锂電生産前段極片制作的塗布機是電芯高良率生産的重中之重；今天分享的是影響電池安全性、一緻性的關鍵工序機型→制片機
合信控制方案成功應用于制片機現場
電芯制造之制片機設備
锂電池制片機用于極片分切後，将成卷的極片放卷，通過定長牽引将（正/負）極耳焊接到（正/負）極片極片上，并對極耳焊接處進行貼膠，最後将制成的極片進行成卷收料（或裁切成片）。
制片機-工藝及控制要求

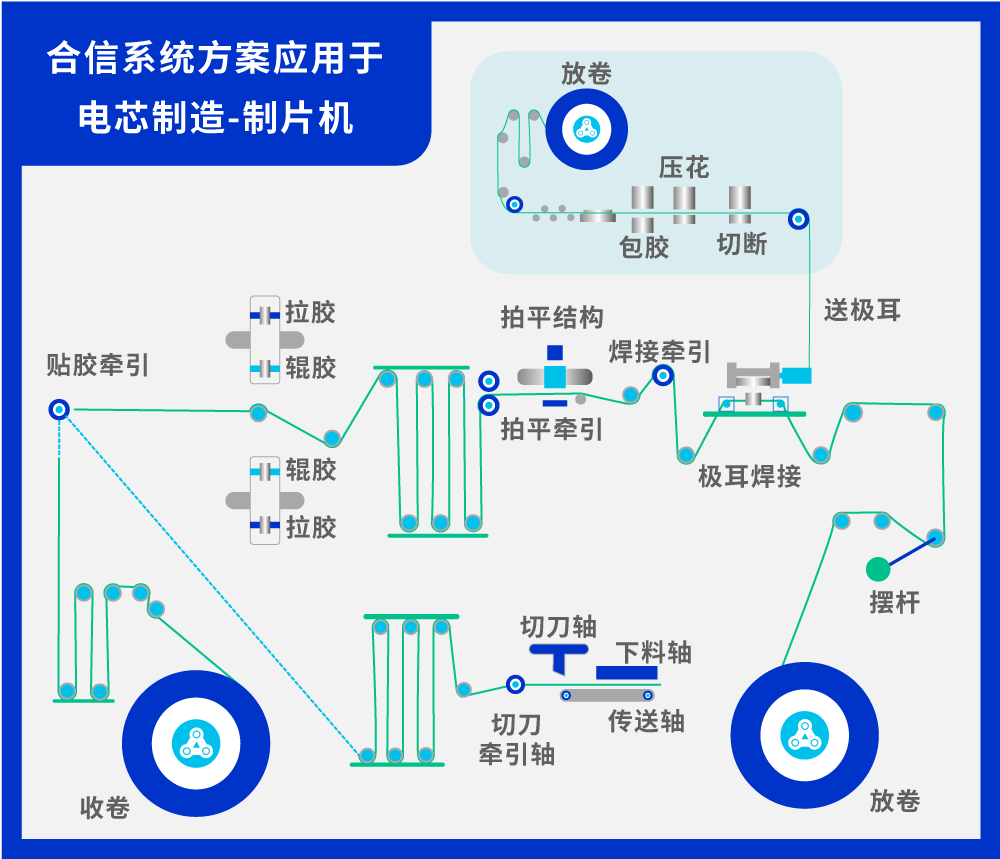

制片機通過自動放卷，焊前糾偏、送極耳、極耳焊接、極耳貼膠、糾偏、收卷（或切片）完成極片制作。
設備控制要求
精準度
糾偏要求收放卷送料精度高，保證牽引精準；
焊接及貼膠位置要求前後對齊度一緻，保證極耳超焊與膠紙對貼準确加工。
張力控制
收放卷過程中，要求擺臂控制的收放卷速度能夠跟随，并且通過線速度恒定實現自動收放卷有無材料時的報警。
細分工位報警功能
要求具備材放卷斷帶報警、中途斷帶報警、極耳斷帶報警、收卷片材報警、極耳漏焊報警、上下貼膠真空報警等。
多功能
要求可實現單焊單貼、雙焊雙貼、單焊分次貼、極耳有無包膠等功能切換。
合信-制片機解決方案

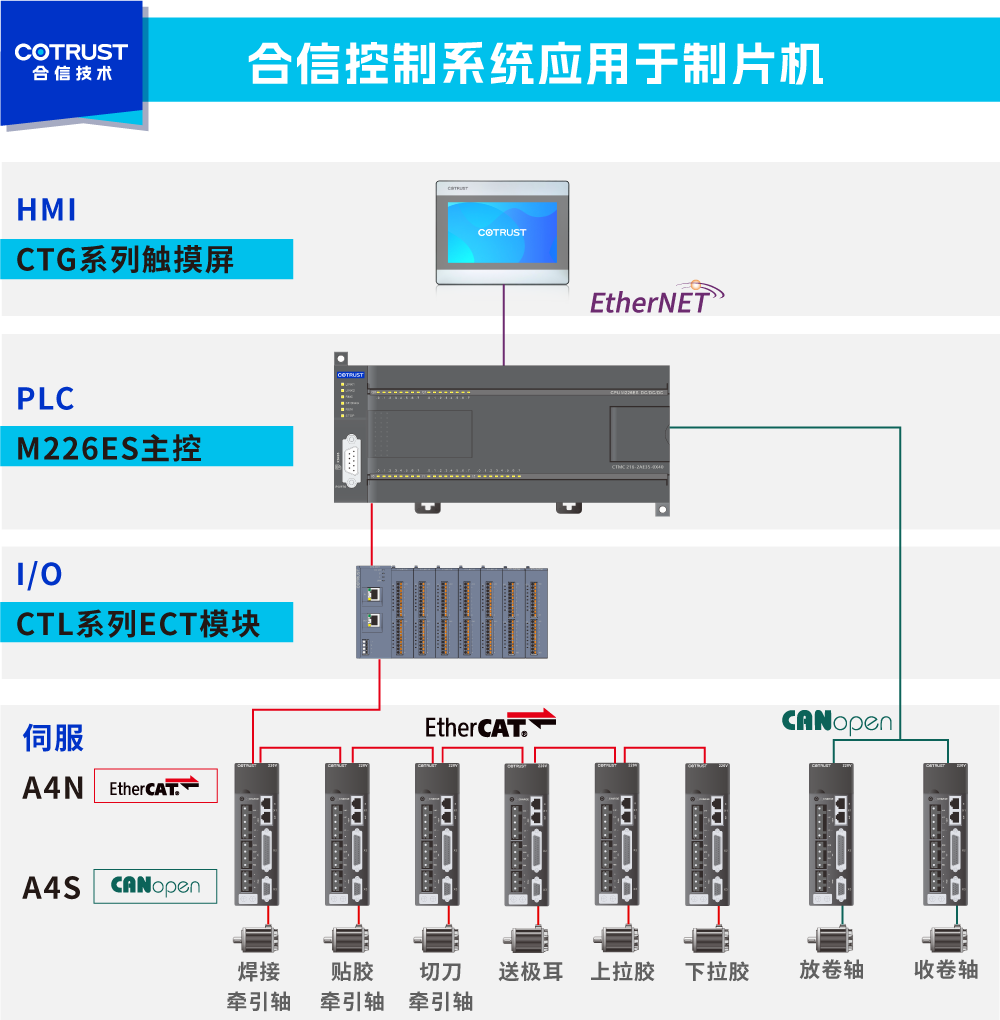

制片機系統由合信CTMC系列“卷王PLC”M226ES主控，通過EtherCAT連接8個伺服完成極片的收放卷、送極耳、超焊牽引、對貼牽引、拉膠工藝、膠紙對貼等工序。
合信制片機控制方案采用EtherCAT總線通訊
響應及時，控制精度高
1
合信主控PLC：CTMC系列M226ES多軸總線運動控制器，擴展能力強，處理器掃描速度快；
2
收放卷（張力控制）：收放卷采用合信專用伺服，自帶PID調整，卷徑計算，自動開機前有自動識别卷徑的功能，.擺杆不抖動，收放平穩
3
焊接以及貼膠精準定位：采用運行中斷采集，專用位置跟随指令，實現貼膠連續不停，同步精準跟随貼膠。
4
糾偏控制：采用多段階梯速度進行糾偏控制
5
CTG系列觸摸屏的監控畫面實現各工位獨立運行，單獨調試，保證卷材良品率
6
生産效率極大提升，制片機速度可達700mm片長 0.85s
點擊圖片了解更多M226ES
