锂電生産環節，塗布工序造成的不良影響占整個電池工藝的50%以上，塗布工序過程控制爲電池制造的重中之重。
電池行業的塗布機是将電池原料塗覆在電池導電基材上的一種設備，用于生産制造锂電池正負極極片。
塗布機→工藝及控制要求
塗布機工藝複雜，同時影響塗布效果的因素也較多，比如：塗布設備的制造精度、設備運行的平穩程度以及塗布過程中動态張力的控制、烘幹過程中風量的大小以及溫度控制曲線都會影響塗布的效果。
塗布機要求生産過程中基材張力恒定、線速度恒定，啓動、停車過程平滑，因此在恒張力放卷、塗布過程多級同步控制、恒張力收卷幾個環節控制要求尤爲重要：
根據産品要求，設定不同的張力曲線和塗布厚度曲線
通過PLC程序，自動對收卷裝置和加熱裝置進行控制，實現收卷和加熱裝置的同步控制、速度控制、張力控制、溫度控制和時間控制等功能
運行過程中，張力控制通過張力傳感器檢測的實際數據與PLC設定的标定數值進行比較調整張力設定值
電芯制造→塗布機系統解決方案

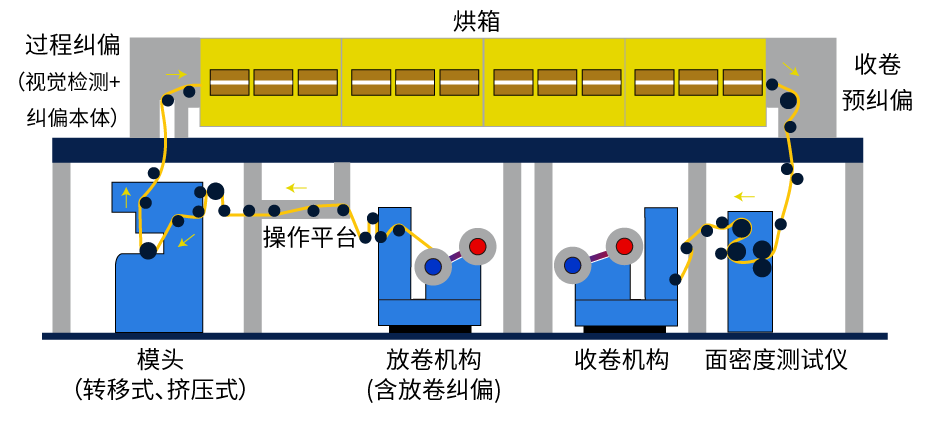

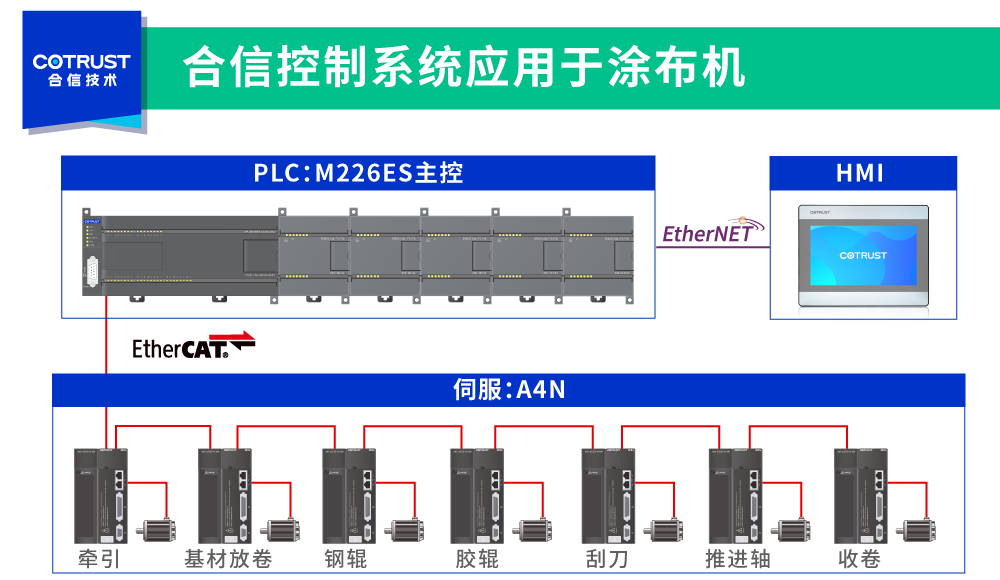

塗布機系統由合信CTMC系列“卷王PLC”M226ES主控，通過EtherCAT通訊連接7個伺服完成牽引、基材放卷、塗布及烘幹、收卷等工序。
合信CTMC系列PLC負責整機張力、速度等數據的輸入及預處理，并負責整機控制邏輯的控制與輸出。
主站M226ES與A4N系列伺服驅動器進行EtherCAT實時通訊，不僅保證了信号傳輸的穩定性及快速響應性，同時實現快速、精準定位動作。

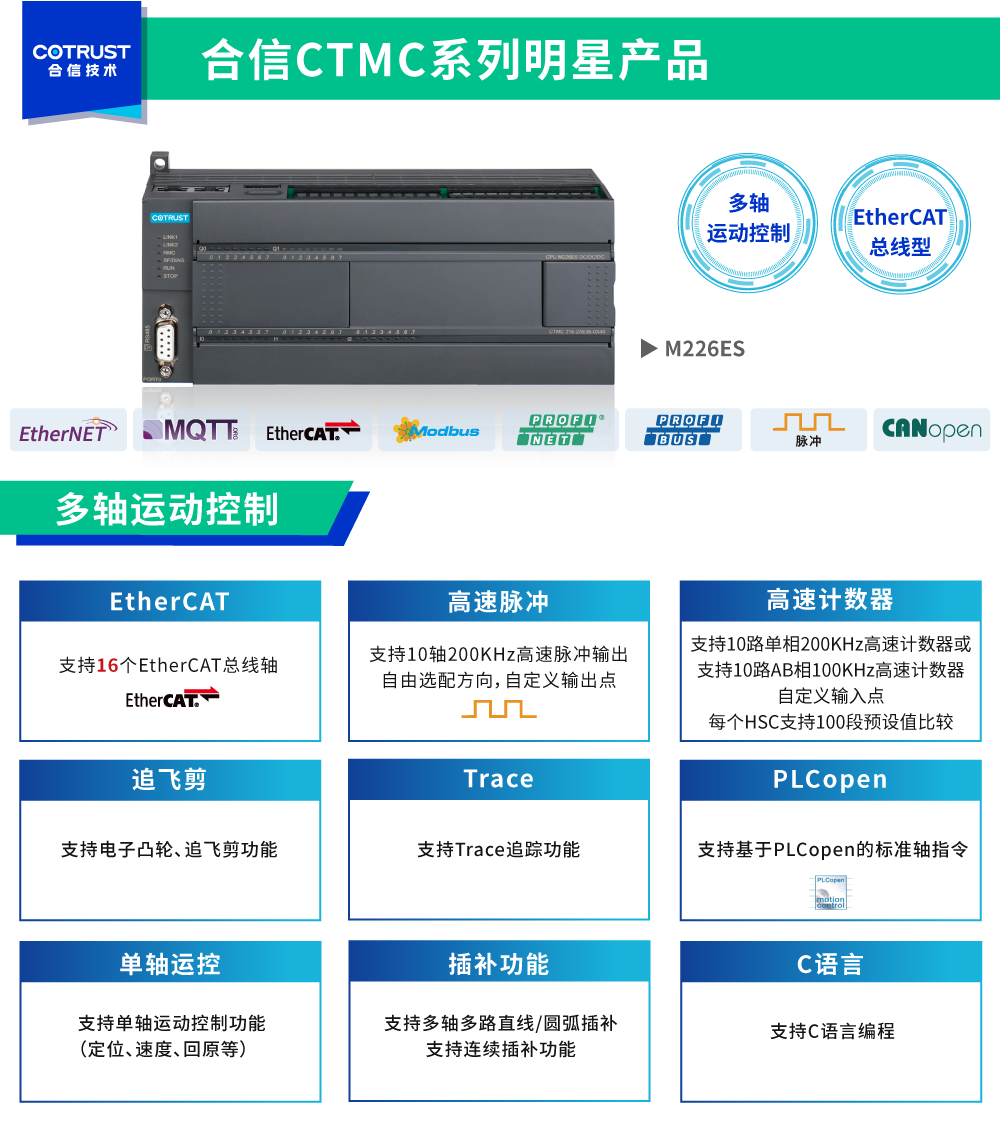

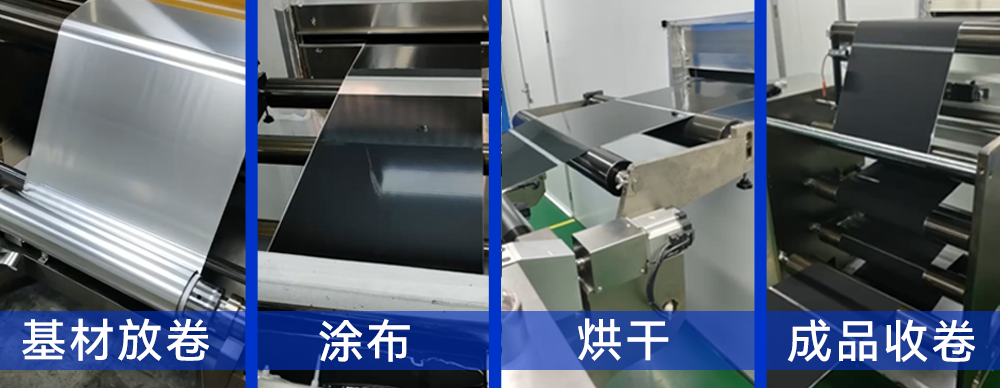

基材放卷
以基材張力恒定爲目标，通過A4N伺服驅動器自動閉環控制，獨立運行。
塗布

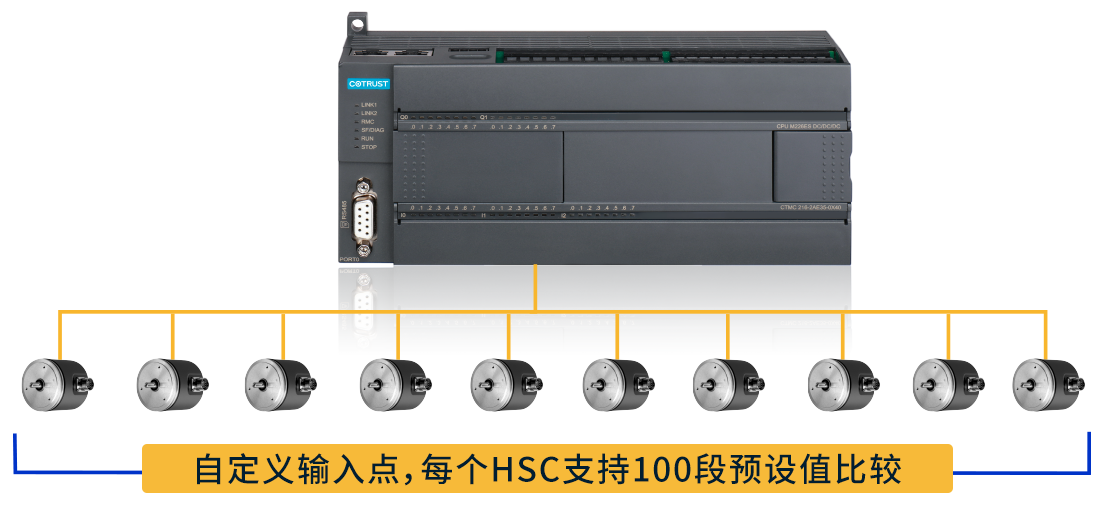

通過4台A4N伺服驅動 分别是鋼輥、膠輥、刮刀、推進軸 保證塗布均勻的關鍵，通過刮刀配合，要實現起頭，收尾的塗布平整。合信M226ES 提供了多段高速計數器緩存功能，可以通過高速計數器中斷，保證高響應、高精度實現塗布的長度，厚度一緻性。
烘幹
溫控系統分四段加熱，比例聯動控制，主信号和微調信号按設定比例疊加運行，自動溫度控制，進風量可調整。
成品收卷
以成品張力恒定爲目标，A4N伺服驅動器跟蹤運行，完全避免內緊外松的狀況。
