行業背景

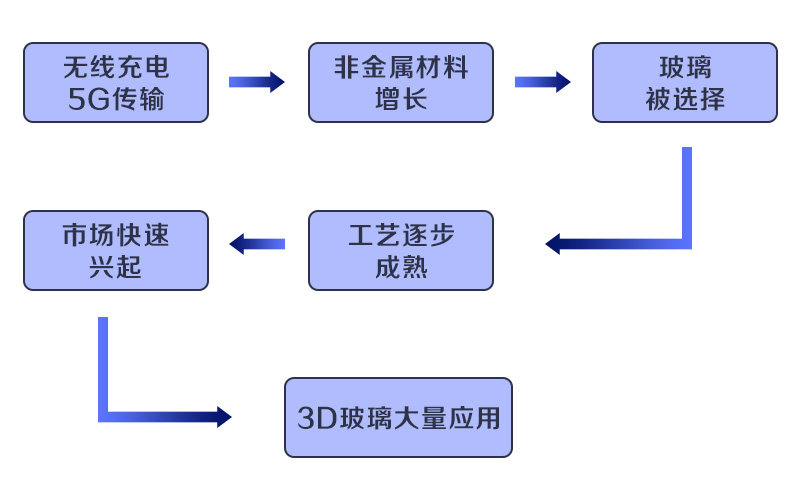

3D玻璃：未來2-3年消費電子外觀件的重大創新

2.5D和3D玻璃在智能手機、智能汽車、工控及智慧終端的大批應用，将給全面屏手機和3C産業帶來更多機遇。包括柔性顯示、自動化設備、機器人、陶瓷、無線充電、機器視覺、FPC、SMT、PCB等領域帶來新的設備材料需求。

據市場預測，在2018年，3D玻璃的市場滲透率将高達40%，2020年3D玻璃市場空間将達到952億元，整個曲面玻璃市場空間将達1138億元。

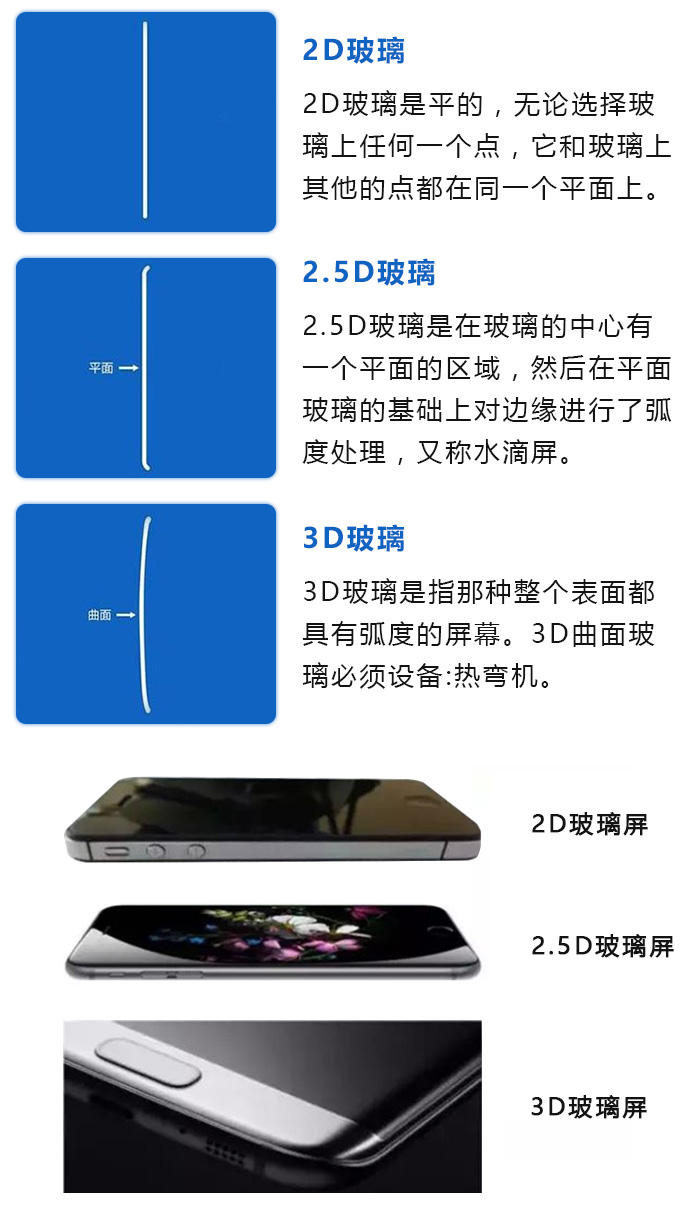

3D玻璃在加工難度方面比2D和2.5D複雜很多，3D玻璃的加工工藝除了帶來全新的設備需求，同時雙面玻璃+金屬的結構配置也将同步帶動金屬加工設備和玻璃加工設備的增量需求。就玻璃加工而言，玻璃精雕機和玻璃熱彎機彈性最大。

3D曲面玻璃熱彎機機型介紹

3D曲面玻璃熱彎機的原理是将切割好的玻璃放在一個帶有曲面的模具裡，然後在接近玻璃軟化點的高溫下，即800度左右，下壓，保持一段時間後取出來，就可以得到彎曲的玻璃。

工藝需求與控制難點

1：滿足尺寸≦ 6.5寸，最小曲率半徑R≧1.5mm，厚度0.21mm~0.8mm的各類3D曲屏手機玻璃熱彎工藝要求；

2：溫控調節系統，溫度誤差±1℃，封閉式工作腔體，節能、省電、穩定；運行功率低至20kw；

3：伺服系統，壓力精确控制1N，位移精确控制2µm；

4：緊湊的設計方案，不占空間，可實現遠程監控和控制；

5：高端品質玻璃3D曲面熱彎工藝驗證。

3D玻璃熱彎加工的核心 :

熱彎時的溫度控制與壓力控制

此次合信解決的便是熱彎機兩座大山之一：

壓力控制


合信的3D曲面玻璃熱彎機方案

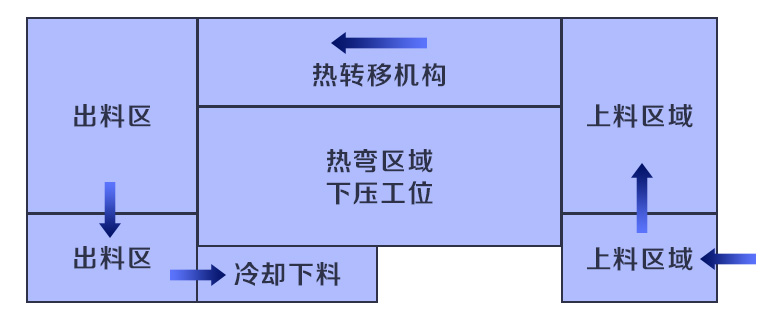

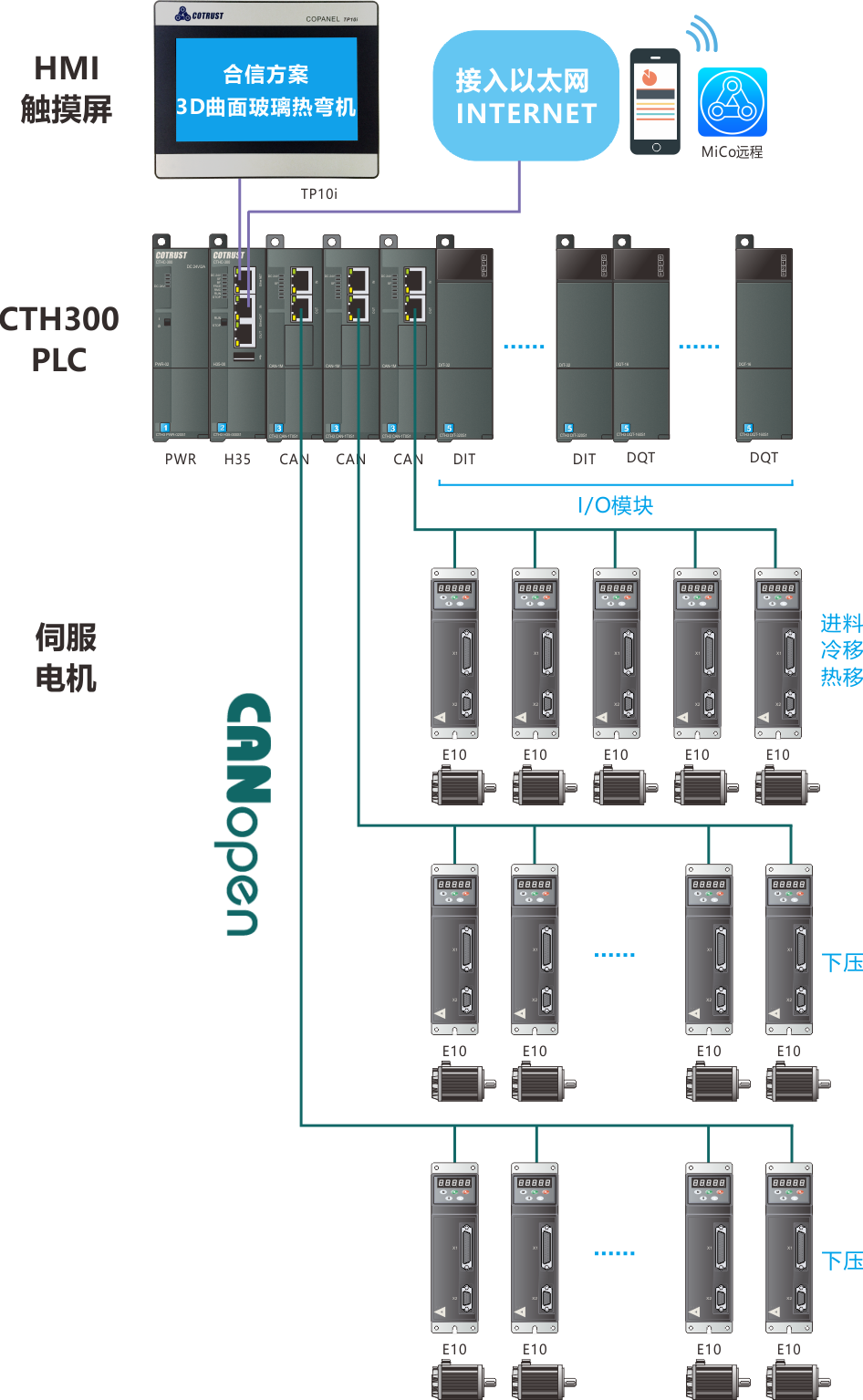

3D玻璃熱彎機，由合信CTH300系列擅長邏輯與過程控制的H35 CPU進行主控，通過E10完成走料、熱移、下壓與冷移。下壓伺服在下壓過程中,有下壓位置與下壓壓力的互鎖，合信伺服在位置控制模式時，內部的限制功能很好的解決了互鎖問題。

合信的3D曲面玻璃熱彎機方案

3D玻璃熱彎機，由合信CTH300系列擅長邏輯與過程控制的H35 CPU進行主控，通過E10完成走料、熱移、下壓與冷移。下壓伺服在下壓過程中,有下壓位置與下壓壓力的互鎖，合信伺服在位置控制模式時，內部的限制功能很好的解決了互鎖問題。

合信方案優勢

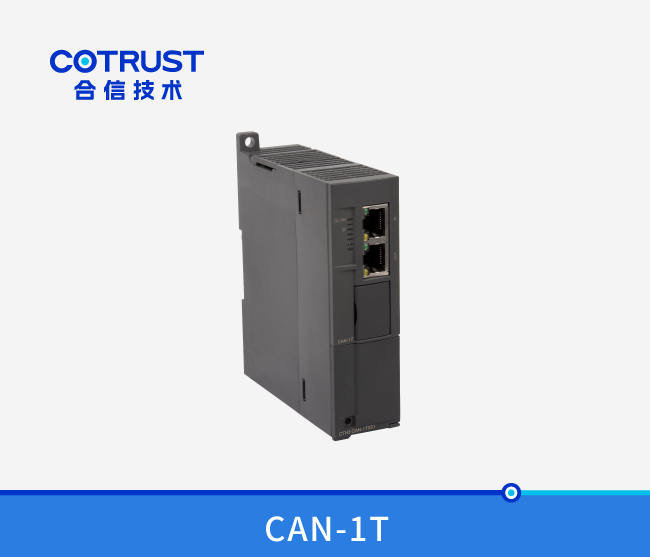

1：CANopen總線方案，伺服免焊線節省人工，抗幹擾能力強、故障排查更簡單；

2：全伺服方案，較傳統氣缸型方案靜音，無氣缸漏氣、卡頓、老化等方面的顧慮；

3：合信E10伺服的完美位置控制與精準的壓力控制；

4：可以同時加工多達14塊玻璃，效率高 ；

5：合信自主開發的Mico遠程方案可實現遠程監控與控制,遠程解決問題，加快故障排除時間。遠程操作減少設備廠家的出差費用、節省人工；

6：合信系統兼具數據采集功能，可方便對接終端用戶的MES、ERP系統，或者電子看闆。

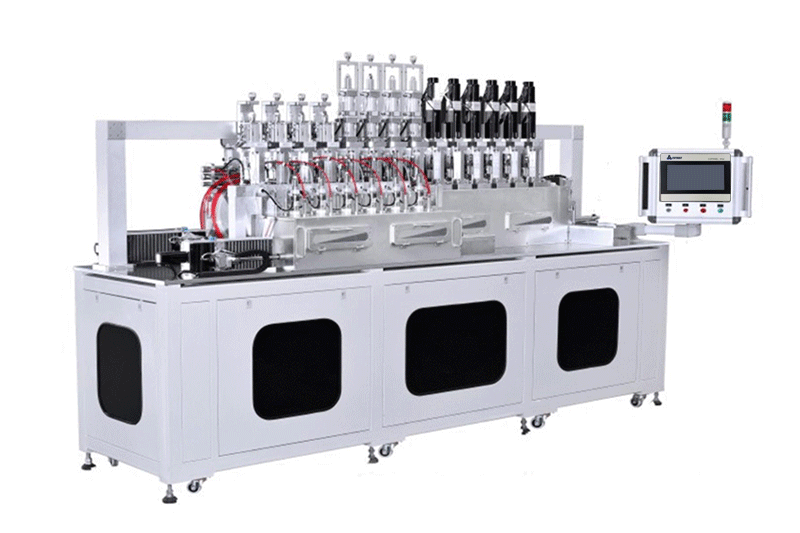

3D曲面玻璃熱彎機現場圖，客戶實行保密制度。

所以看看三星的曲面玻璃是怎麽壓制出來的吧！

（來源：騰訊視頻時間： 2018-04-05）
