合信高速EtherCAT總線控制的

水鑽全自動磨抛設備

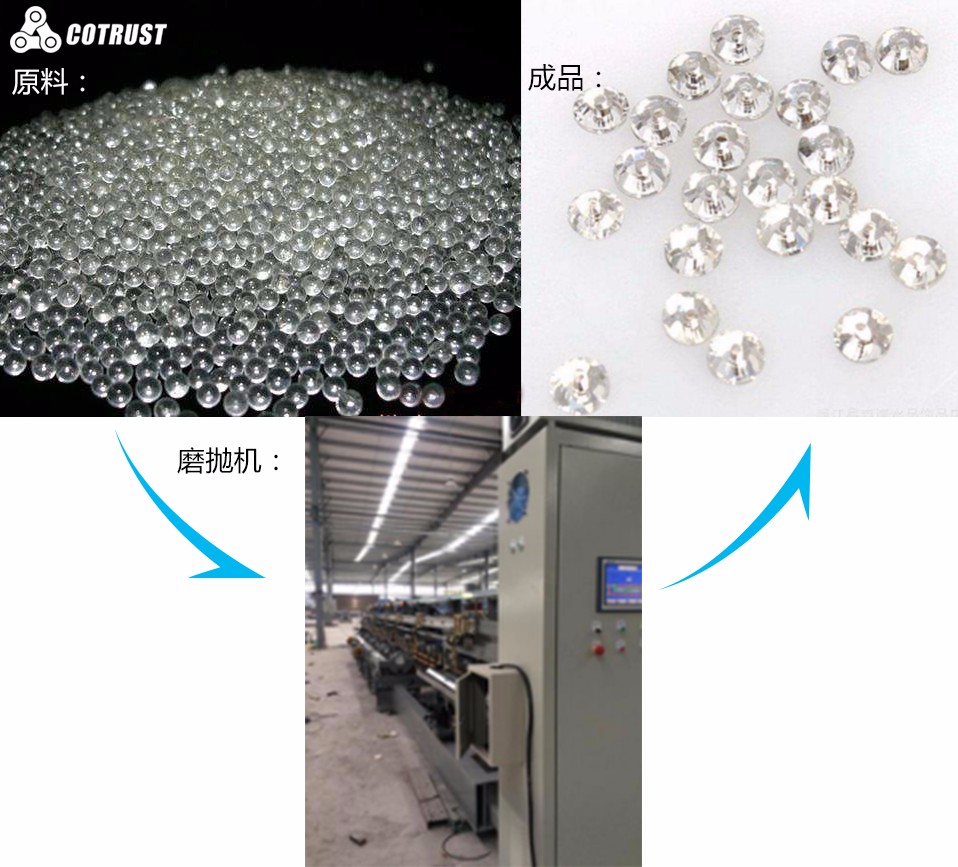

水鑽全自動磨球機，是一種将玻璃材質球體，通過不同工位的順序動作，将圓球磨成兩頭尖，中間有八個或者特定的面數的鑽石體的一種自動工作的機械。從上料到下料全部自動化，可以實現無人值守。相對于傳統的設備，運行穩定，效率更高，産量更大，質量更好。


工藝流程及控制要點

各個工位同時工作，通過傳送機構在工位間移送夾有珠子的夾具；

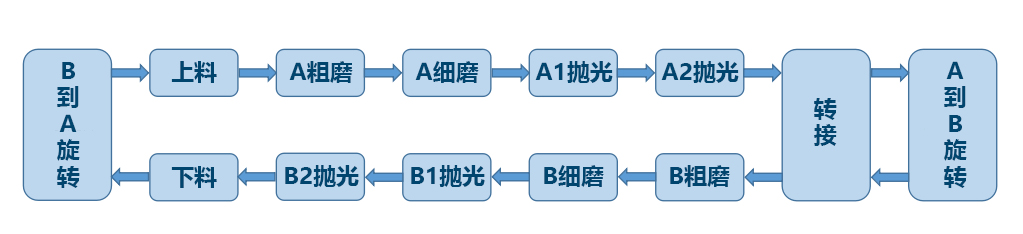

工藝流程圖：

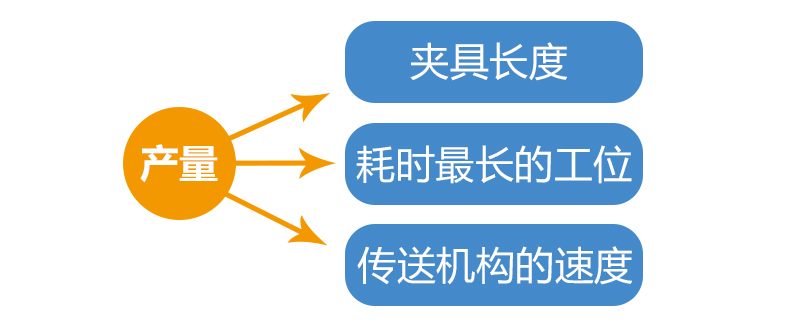

機器的産量取決于夾具的長度、耗時最長的工位、以及傳送機構的速度。

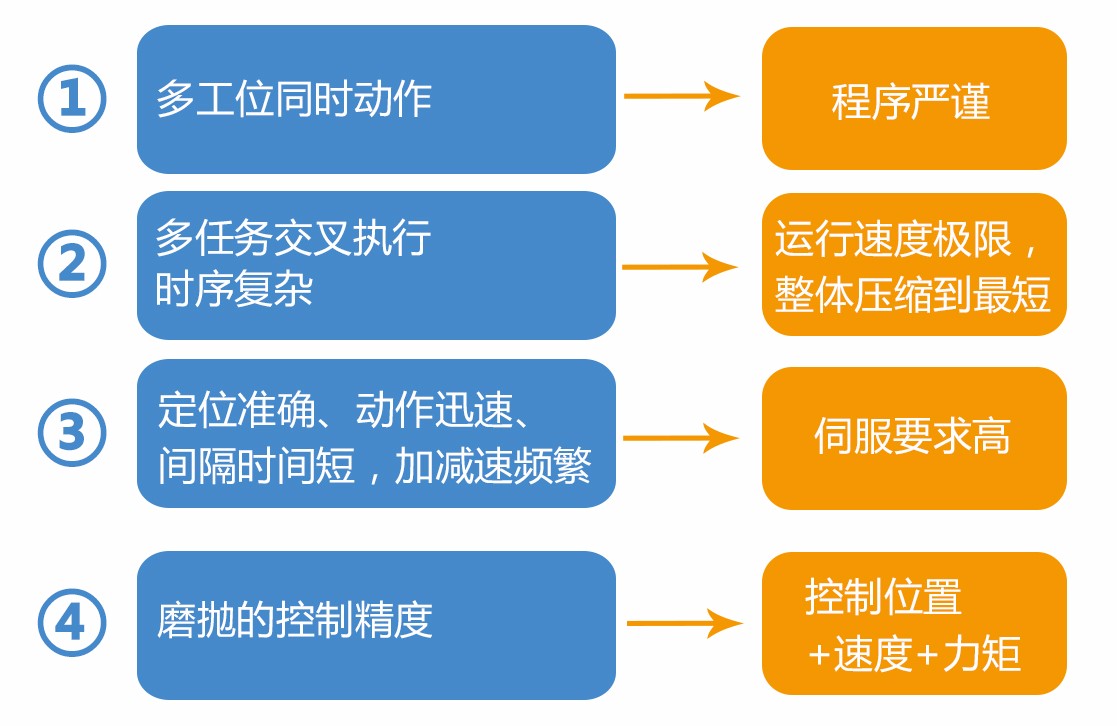

控制要點：


傳統方案

【PLC+步進電機的脈沖控制方案】

在這種多達18軸的應用場合，通常采用幾個PLC分段控制，系統結構複雜，接線複雜，程序碎片化，後續組網困難，較難實現工業4.0要求。

合信方案

【高速EtherCAT總線控制+MICO遠程方案】

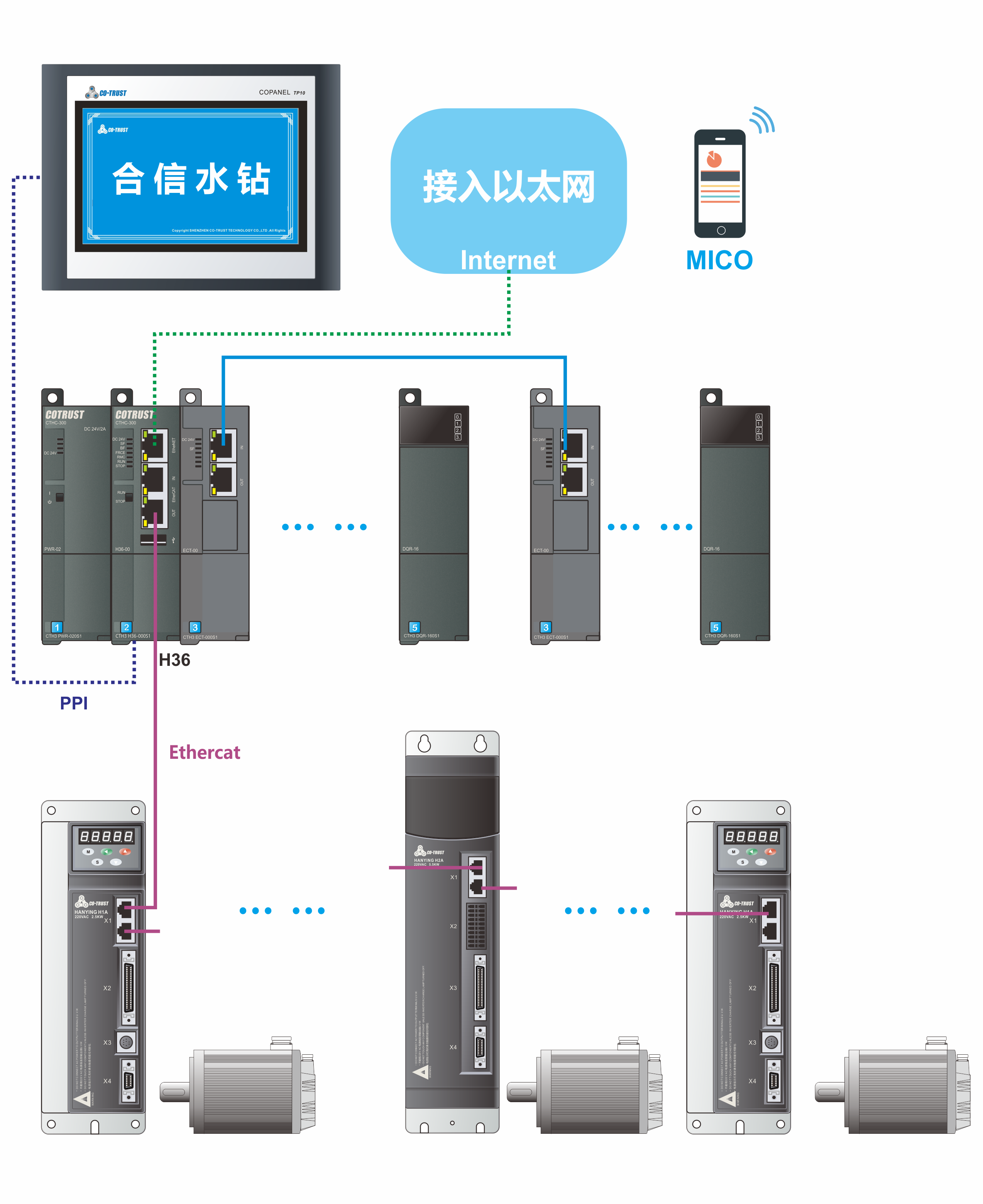

方案框圖：

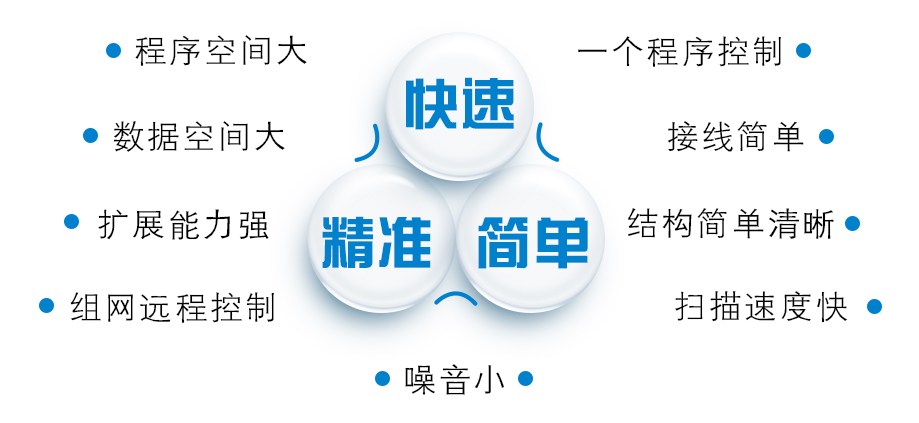

合信方案優勢


① 合信CTH300系列中大型PLC，程序空間數據空間大，擴展能力強，處理器掃描速度快；

② 對于水鑽大點數多軸數的系統來說，合信方案一個程序就行，結構簡單清晰；

③ 高速EtherCAT總線控制方案，接線簡潔，控制精度高，速率快，響應實時；

④ 合信中型PLC帶以太網接口，支持現場組網控制，也能通過合信MICO實現遠程控制，可實現工業4.0；

⑤ 定制水鑽專用伺服固件，S曲線運行時齒輪噪音小，速度曲線平滑，可以節約電能；

後記




合信方案

【高速EtherCAT總線控制+MICO遠程方案】

方案框圖：


合信方案優勢


① 合信CTH300系列中大型PLC，程序空間數據空間大，擴展能力強，處理器掃描速度快；

② 對于水鑽大點數多軸數的系統來說，合信方案一個程序就行，結構簡單清晰；

③ 高速EtherCAT總線控制方案，接線簡潔，控制精度高，速率快，響應實時；

④ 合信中型PLC帶以太網接口，支持現場組網控制，也能通過合信MICO實現遠程控制，可實現工業4.0；

⑤ 定制水鑽專用伺服固件，S曲線運行時齒輪噪音小，速度曲線平滑，可以節約電能；

後記
